WKO

Warmte Koude opslag

De techniek van Warmte en Koude Opslag (WKO) is reeds vele jaren een bekende oplossing, in de wereld van het energie zuinige vastgoed, om te voldoen aan de duurzaamheidsdoelstellingen van  gebruikers, investeerders en ontwikkelaars van gebouwen in Nederland. ETP heeft deze trend vele jaren geleden zien ontstaan en heeft hierop geanticipeerd door de WKO systemen verregaand te standaardiseren, waarbij alle systeem delen in de werkplaats worden geprefabriceerd en in zo groot mogelijke delen naar de klant worden vervoerd. Hierdoor is de “on site” montage tijd zo kort mogelijk en kan de kwaliteit worden geborgd.

ETP biedt een serie energie systemen die een bedrijfszekere totaaloplossing bieden voor installateurs, projectontwikkelaars, gebouweigenaren en productiebedrijven voor koelvermogens tussen 100 en 6600 kWth.

Door de modulaire combinatie van energieopslag met bronnen en een standaard hydraulische schakeleenheid en warmtepomp eenheden, zijn de systemen flexibel toepasbaar op vrijwel alle locaties.
In combinatie met aanvullende modules is een complete, betrouwbare en zeer efficiënte energievoorziening te realiseren voor het klimatiseren van gebouwen en processen.

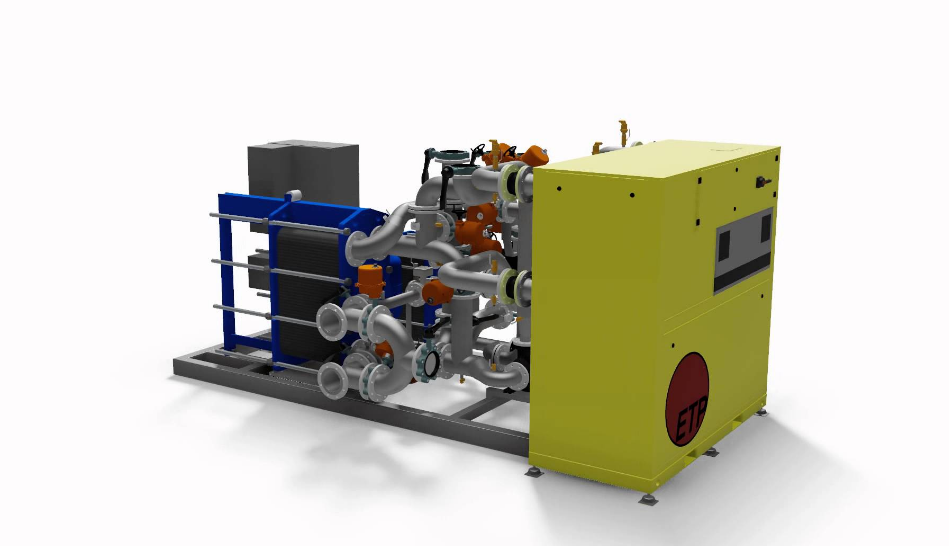

De regeltechniek maakt integraal deel uit van het WKO skid, de regelkast is dan ook voorgemonteerd op het frame en bekabeld naar de veldapparatuur.

De WKO skids worden in de werkplaats geheel gefabriceerd en opgebouwd. De installatie wordt voor transport bekabeld, afgeperst en getest.

De WKO skids zijn uit vier gestandaardiseerde series onderverdeeld:

ETP-WKO

HWE

De systemen uit de HWE-serie bestaan uit volledig geïntegreerde warmtepompcentrales met meestal een monobron, toepassing in combinatie met een doublet is uiteraard ook mogelijk. De skids zijn zodanig ontworpen dat ze, door de zeer compacte bouw, simpel te transporteren zijn. Door de geringe afmetingen en het groter temperatuur-bereik zijn deze unit ook zeer geschikt voor het het verduurzamen van bestaande gebouwen.

Kenmerken
Warmtepomp: hoge druk zuiger- of schroef compressor
Bronsysteem: monobron of doublet met koud en warm filter
Materialen: RVS-316

Capaciteitsregeling:
– compressor: frequentiegeregeld (20-100%)
– bronpompen: frequentiegeregeld (10-100%)
– circulatiepompen: frequentiegeregeld

Temperatuurbereiken:
–  verwarmen nominaal: 50 – 40 (optioneel 80C)
– koelen nominaal: 10 – 18 (minimaal 8C)
COP  nominaal:  koelen ca. 30 /  verwarmen ca. 4,2

HW

De systemen binnen de ETP-HW serie zijn de optimale oplossing in kosten en energierendement voor middelgrote vermogens.
De systemen uit de ETP-HW serie bestaan uit vergaand geoptimaliseerde en gestandaardiseerde centrales met bronsystemen een enkele warmtepomp, die een totaaloplossing vormen voor de toepassing van energieopslag.
In combinatie met aanvullende modules is een complete, betrouwbare en zeer efficiënte energievoorziening te realiseren voor het klimatiseren van gebouwen en processen.

Kenmerken
Warmtepomp: schroefcompressor met economiser en eventueel extra subcooler
Opslagsysteem: doublet met koude en warme bron
Materialen: RVS-316

Capaciteitsregeling:
– compressor: frequentiegeregeld (20-100%)
– bronpompen: frequentiegeregeld (10-100%)
– circulatiepompen: vast toeren of freqentiegeregeld

Temperatuurbereiken:
– verwarmen nominaal: 40 – 55 (maximaal 70C)
– koelen nominaal: 12 – 18 (minimaal 7C)
COP nominaal: koelen ca. 40 / verwarmen ca. 4,2

HWS

Met de ETP-HWS-systemen worden zeer betrouwbare energieopslagsystemen voor middelgrote en grote vermogens gerealiseerd.

Door de modulaire combinatie van energieopslag met een standaard hydraulische schakeleenheid en twee warmtepompeenheden, is de serie flexibel toepasbaar op vrijwel alle locaties.

Kenmerken
Warmtepompen: dubbel uitgevoerd, ieder met
schroefcompressor met economiser en eventueel extra subcooler

Opslagsysteem: één of meerdere brondoubletten
Materialen: RVS-316

Capaciteitsregeling:
– compressoren: frequentiegeregeld (20-100%)
– bronpompen: frequentiegeregeld (10-100%)
– circulatiepompen: vast toeren/frequentiegeregeld

Besturing: directe, gecombineerde cascadebesturing
van de compressoren en bronpompen

Temperatuurbereiken:
–  verwarmen nominaal: 40 – 55 (maximaal 70C)
– koelen nominaal: 10 – 18 (minimaal 7C)
COP  nominaal:  koelen ca. 40 /  verwarmen ca. 4,5

HWD

Met de ETP-HWD-3800 tot -6600 worden centrale warmtepomp- en energieopslagsystemen voor zeer grote vermogens op maat samengesteld en gerealiseerd.

Door de toepassing van meerdere, (2-traps) warmtepompen en een centraal buffersysteem kan een zeer efficiënte totaaloplossing worden gerealiseerd, waarbij ook de transportenergie tot een minimum wordt beperkt.

De centrales zijn flexibel samen te stellen uit combinaties van warmtepompen, bronsystemen en aanvullende modules tot een complete, betrouwbare en zeer efficiënte centrale energievoorziening voor het klimatiseren van grote gebouwclusters en glastuinbouwbedrijven. ETP biedt met deze serie systemen een bedrijfszekere totaaloplossing voor energieleveranciers, installateurs, projectontwikkelaars en gebouweigenaren voor koelvermogens tussen 3800 en 6600 kWth.

Kenmerken
Warmtepompen: 2 tot 4 stuks, eventueel als 2-traps circuits met dubbele schroefcompressoren met economiser en eventueel extra subcooler.
Dubbel uitgevoerde grondwaterwarmtewisselaars
Opslagsysteem: twee of meer brondoubletten
Materialen: RVS-316

Capaciteitsregeling:
– warmtepompen: frequentiegeregeld (10-100%)
– bronpompen: frequentiegeregeld (10-100%)
– circulatiepompen: frequentiegeregeld (20-100%)

Besturing: directe, gecombineerde cascadebesturing van de compressoren en bronpompen

Temperatuurbereiken:
– verwarmen nominaal: 60–40 of 50-40 (max. 70C)
– koelen nominaal: 9–19 of 10-18 (minimaal 7C)
COP nominaal:  koelen ca. 40 /  verwarmen ca. 4,5

Besparing op kosten voor transportenergie door groter temperatuurtraject voor GKW en CV
